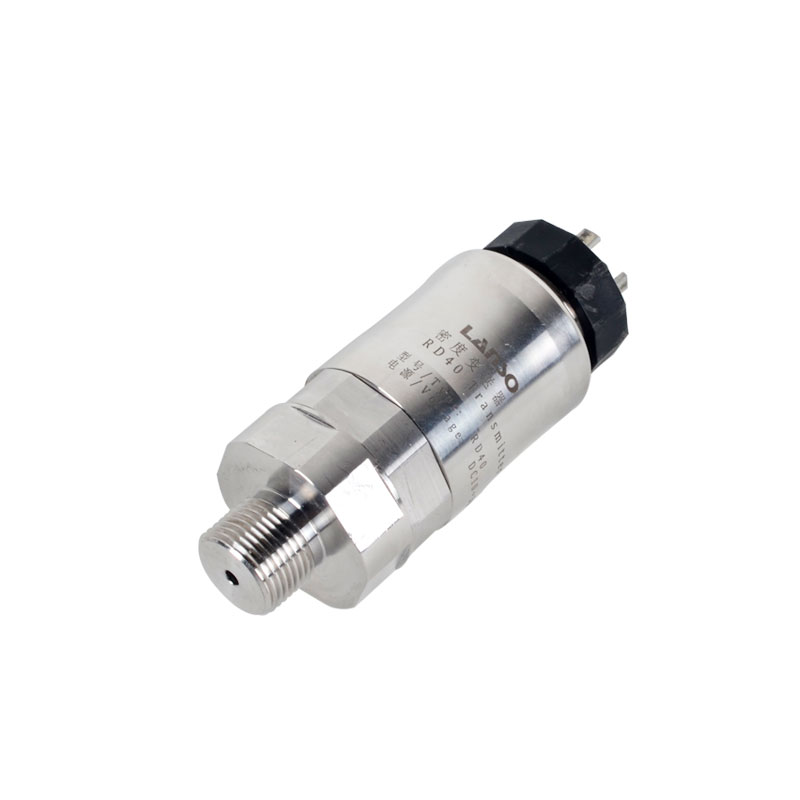

RD40型密度變送器用于監視密閉容器中氣體的溫度、壓力和密度，功能參數均滿足國家電網《QGDW12355_4-2023智慧變電站技術規范 第4部分：數字化遠傳表計》標準中的要求?？捎糜谛陆ㄗ冸娬九涮准艾F(xiàn)有變電站的智能化改造。

SF₆絕緣組合電器（GIS)

SF₆絕緣斷路器

SF₆絕緣柱上開關

SF₆絕緣變壓器

SF₆絕緣互感器

SF₆絕緣母線系統

1 采用全焊接式傳感器結構，密封性能長期穩定

2 RS485總線接口，系統擴展方便

3 滿足《QGDW12355_4-2023智慧變電站技術規范 第4部分：數字化遠傳表計》要求

4 尺寸結構小巧，美觀

1.         測量范圍：-0.1 ~ 0.9MPa

2.         測量精度：

壓力：±0.5%FS

溫度：±1℃

P20：±1.0%FS

3.         防護等級：IP65

4.         工作溫度：-40°C ~ +70°C, 相對濕度≤ 95%RH

5.         泄漏率：  ≤1×10^-9 Pa·m³/s （氦氣檢漏）

6.         接口尺寸：M20×1.5（可定制）

7.         電氣連接：赫斯曼連接器

8.         沖擊等級：50g

9.         重量：  0.5kg

遠傳部分主要電氣性能指標和規格

l  工作電壓：10V~30VDC

l  功耗：   <0.5W

l  通訊方式：RS485

l  通訊協議：ModBus RTU

l  傳輸速度：9600bps

l  電磁兼容性能

IEC61000-4-2：4級

IEC61000-4-3：3級

IEC61000-4-4：4級

IEC61000-4-5：4級

IEC61000-4-6：3級

IEC61000-4-8：5級

IEC61000-4-9：5級

IEC61000-4-10：5級

測量范圍

測量介質：SF₆、Air、N₂、SF₆+N₂等氣體
